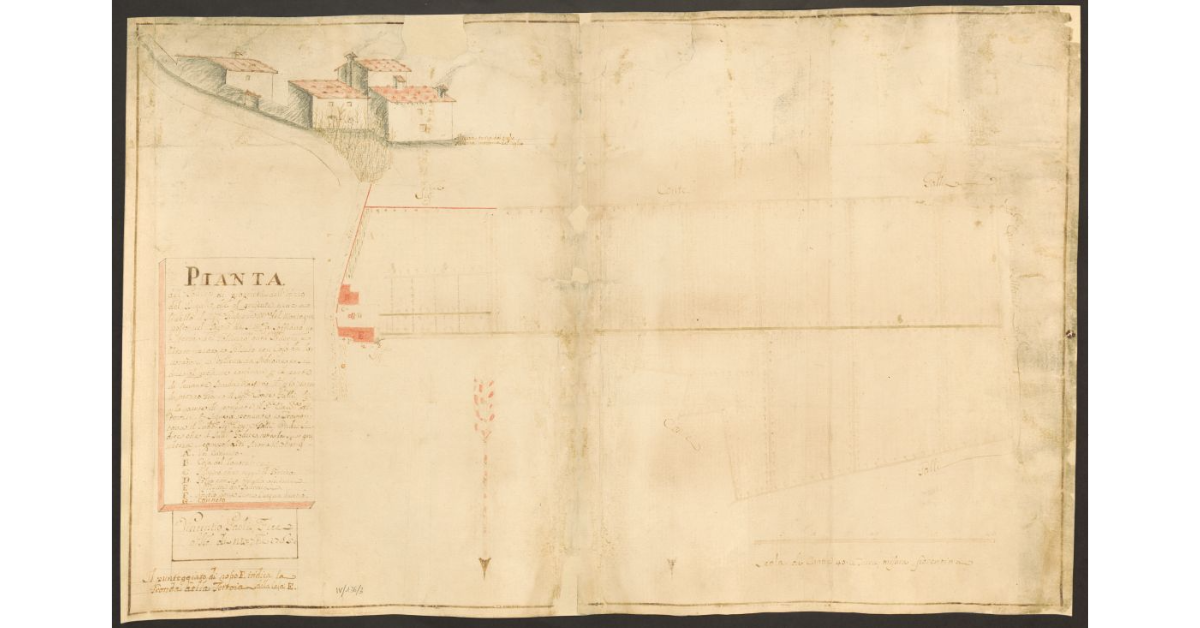

E’ raffigurata la pianta del podere del Bigallo posto lungo la “Strada Maestra che da Legnaia va a Scandicci”, concesso a livello a Giovanni del Montagna. Costituito da terreno “vitato, fruttato e gelsato”, presenta una superficie di stiora 76, panora 8 e pugnora 9 e confina con le proprietà del cav. Altoviti e del conte Galli. La pianta è stata realizzata per una controversia sorta con quest’ultimo, in merito ad un problema alla gronda della tettoia della “villetta da padrone”, che troviamo indicata con una linea punteggiata e con la lettera F. In alto, a sinistra, è riportata la veduta dell’edificio che, oltre alla casa padronale, comprende anche quella da lavoratore. In questo disegno, sempre ai fini della controversia, è segnalata l’altezza “antica” e “moderna” del ciglio. Sull’affare cfr. cc. 405r-405v – tomo 4-I e c. 136/2 – tomo 4-II.

Sono raffigurate la veduta e la pianta della casa da padrone di un podere di proprietà del Bigallo, che è tenuto a livello da Giovanni del Montagna. E’ situato lungo la “strada maestra che va a Legnaia” e Soffiano. Il disegno è stato realizzato per una controversia sorta con il conte Galli, in merito ad un problema alla gronda della tettoia dell’edificio. Sull’affare cfr. cc. 405r-405v – tomo 4-I e 136/3 – tomo 4-II.

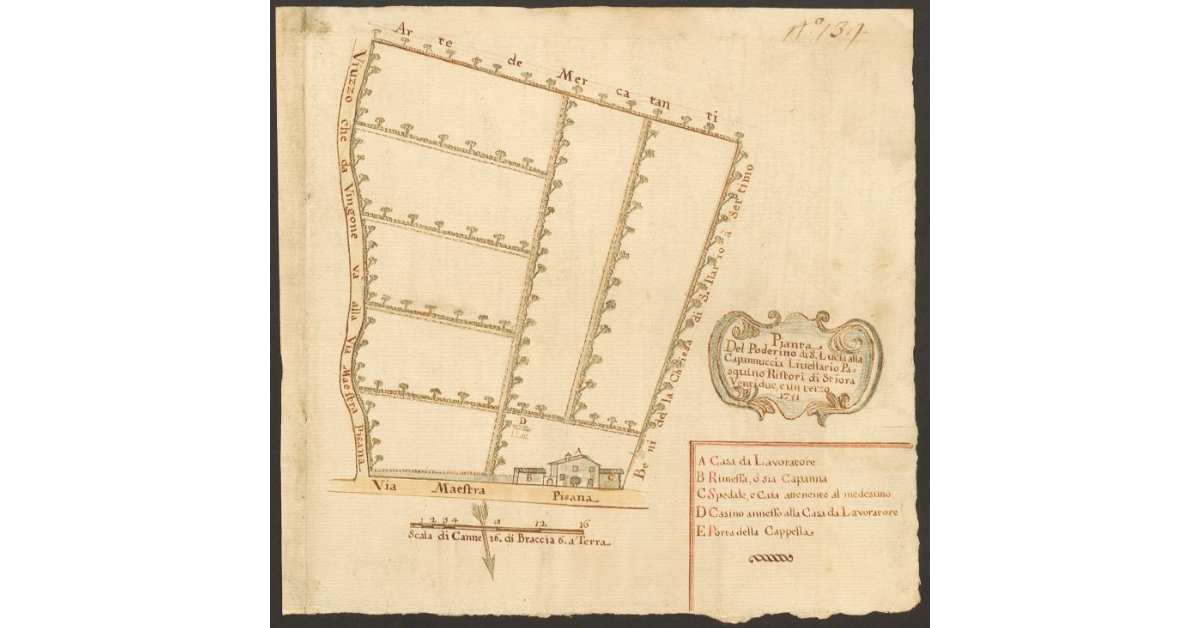

Nella tavola è raffigurata la pianta del Poderino che lo Spedale di Santa Lucia alla Capannuccia ha concesso a livello a Pasquino Ristori. Posto fra la “via Maestra Pisana” e il “viuzzo che dal Vingone va alla via Maestra Pisana, si estende su una superficie di stiora 22⅓ e confina con i beni della Chiesa di Sant’Ilario a Settimo e dell’Arte dei Mercanti. Gli edifici presenti, quali la casa da lavoratore, l’ospedale, la capanna e il casino, sono restituiti simbolicamente in prospettiva.

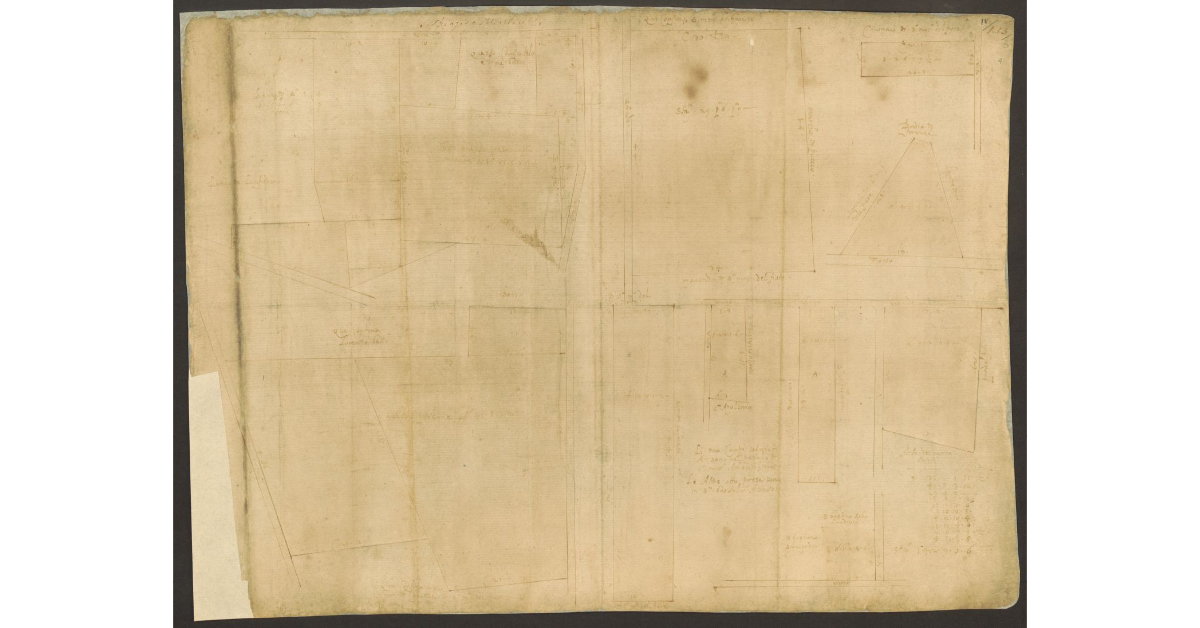

Il disegno, purtroppo sbiadito, mostra i diversi appezzamenti di terreno di proprietà dell’ospedale di San Biagio a Monticelli, posti in parte nel Popolo di San Biagio a Cintoia e in parte nel Popolo di Santa Maria a Mantignano. Per ciascun appezzamento sono riportate le proprietà di confine e la misura delle superfici espressa in stiora.

Sono raffigurati alcuni terreni appartenenti al Bigallo, con la precisa indicazione dei proprietari confinanti (Cammillo et Agnolo di Carlo Dati, Monastero e Monache di Santa Felicita di Firenze, Monache di Santa Caterina di via Larga, Lodovico e Donato Maria di Filippo Antinori, cavalier Giovanni Antonio Michelozzi, Monastero e Monache di San Niccolò di Firenze, figli e eredi di Sforza Porcellotti, Rinaldo di Santi Botti livellario della Cappella di San Jacopo e San Lorenzo nella Chiesa di San Remigi, Pieve di Sant’Alessandro) e di tutti i fossi, gli argini e le strade che tale confine determinano. Questi dati sono elencati nel cartiglio in basso a destra e nel cartiglio in alto a sinistra. Da notare, in particolare, le case del Trenta (Y) e le strade che attraversano i terreni indicate con le lettere N ed O, e rispettivamente denominate “Strada che su parte dalla strada reale che va da Firenze a Volterra al portone del antinori e va a finire alle case del trenta”, e “Strada che vien da Santo Alessandro e rintoppa quella che viene da vingone a Beni delle Monache di S. Niccolò”.

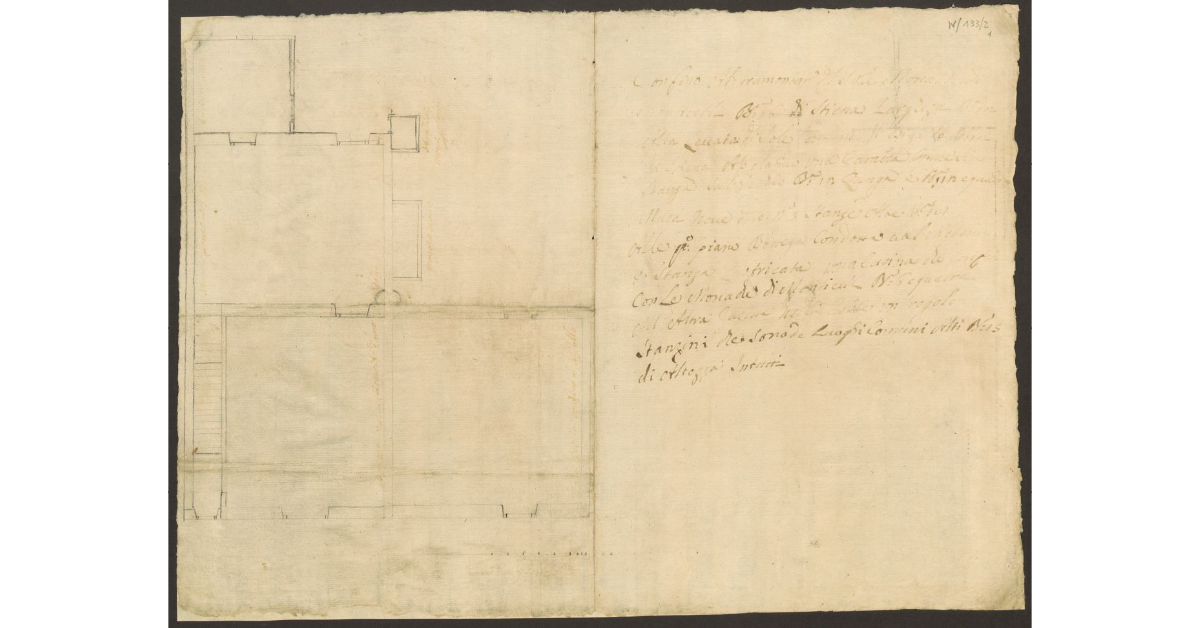

Con questo semplice disegno a matita è raffigurata la pianta di un edificio di proprietà dell’ospedale di San Biagio a Monticelli. I dati indicati nel disegno e quelli che troviamo nelle annotazioni spiegano la destinazione di uso delle stanze al piano terreno e al primo piano. Sono inoltre riportati i dati relativi alle proprietà di confine e alle misure dei muri che delimitano ciascuna stanza. La scala di rappresentazione non è indicata, viene riportato solamente il segmento corrispondente alla scala grafica (= 50 mm).

Con questo semplice disegno a china sono raffigurati sette appezzamenti di terreno, perlopiù lavorativo e di diversa estensione, concessi a livello ad Antonio Vignoli dal Magistrato del Bigallo. Come bene indicato, sono situati in diverse località nel “comune di Pianetto Potesteria di Galeata”. Per ciascuno di essi sono riportati i dati relativi alle proprietà di confine.

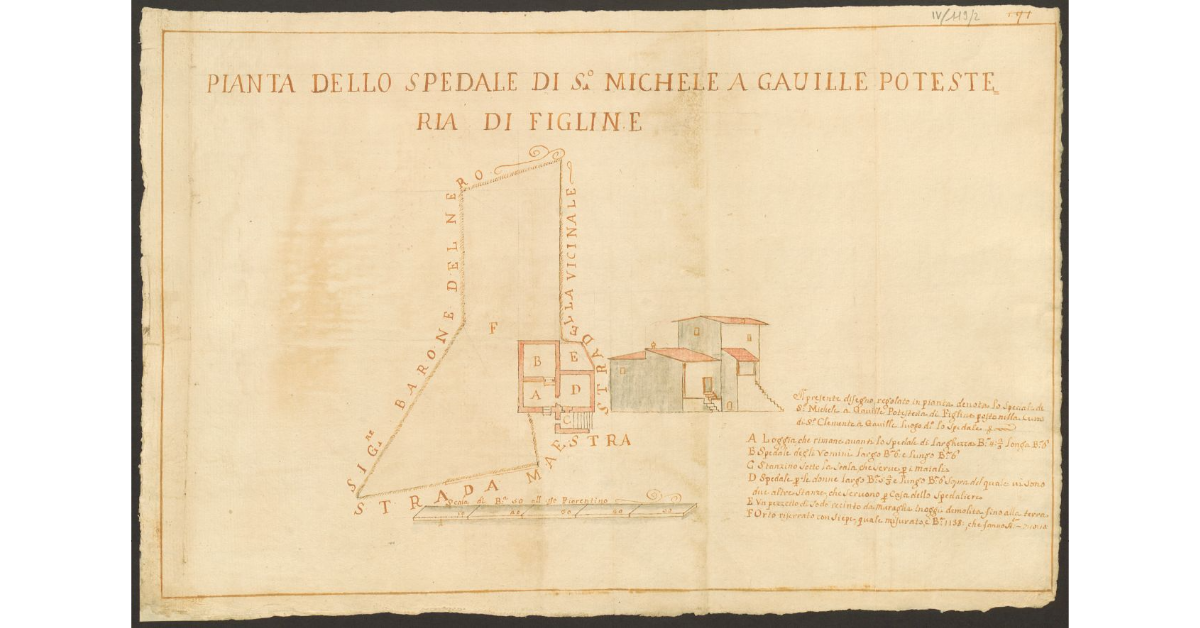

E’ raffigurata, come ben esplicitato dal titolo, la pianta dell’ospedale di San Michele a Gaville. Con le lettere A, B, D sono indicate, rispettivamente, la loggia “che rimane avanti lo Spedale”, lo “Spedale degli Uomini” e lo “Spedale per le donne”. Dalle informazioni riportate nelle note si apprende che sopra la stanza destinata alle donne si trova l’abitazione dello “spedaliere”. Con le lettere C, E, F sono infine indicati uno stanzino sottoscala utilizzato per i maiali, un piccolo pezzo di sodo e un orto “riserrato con siepe”, a confine con la proprietà del Barone Del Nero. Fra la pianta e le note è disegnata anche la veduta dell’edificio.

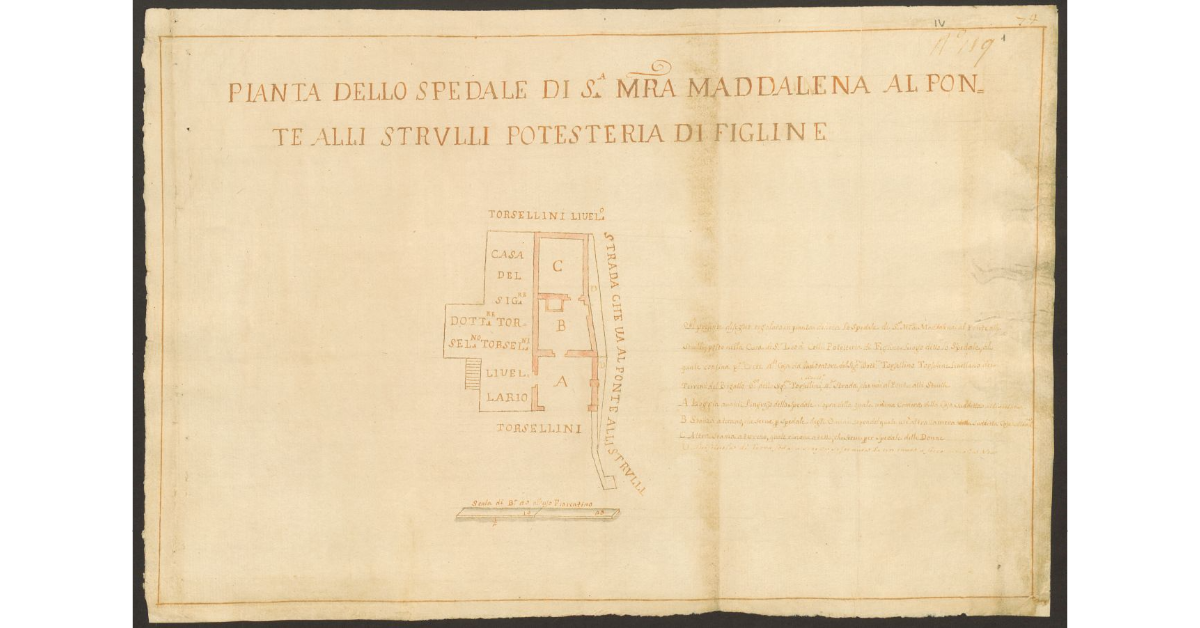

E’ raffigurata la pianta dell’ospedale di Santa Maria Maddalena al Ponte agli Strulli (Ponte agli Stolli), posto nella “Cura di S. Leo a Colli Potesteria di Figline”. Accanto ed esso, come ben evidenziato, si trova la casa da lavoratore del sig. Torsellino Torsellini, che tiene a livello i terreni del Bigallo. Con le lettere A, B, C sono indicate, invece, la loggia di fronte all’ingresso dell’ospedale, la stanza destinata agli uomini e la stanza destinata alle donne. Mentre sopra le prime due si trovano due stanze della casa del Torsellini, l’ultima è una stanza a tetto. Con la lettera D è infine indicata una piccola striscia di “terra soda a scarpa” sostenuta da un muro a secco.
