Questo semplice schizzo a china e matita raffigura la casa con orto, “che confina con le mura castellane” che lo Spedale di San Niccolò di Poggibonsi ha concesso a livello a Bardini.

La pianta raffigura, con particolare ricchezza di dettagli, i terreni dell’ospedale di San Girolamo alla Lastra e del Poderuzzo, posti lungo la via bolognese. I primi sono indicati con i numeri 9-11, mentre gli altri con i numeri 1-8. Come possiamo vedere, la casa da padrone (B) e da lavoratore (A) del Poderuzzo e l’edificio dell’ospedale (D) con la casa dello “spedialiere” (E) sono riuniti in un unico caseggiato lungo la via vecchia bolognese, non lontano dalle case dei Tortori Scarpellini, in località “Rota”. Il disegno mostra, in particolare, la variazione di andamento della “via che va ai Cappuccini”, dopo la realizzazione della nuova strada bolognese e i diversi muri costruiti da Nicola Semplicini sopra le terre del Poderuzzo e dell’ospedale. Sono inoltre riportati altri manufatti, quali il bottino principale delle fontane del duca Salviati (P) e due antiche fontane (Q) situate nei terreni del Poderuzzo, “serrate con lapida di pietra”, probabilmente sempre a dimostrazione dell’illecita variazione del tratto di strada che va ai Cappuccini. Apprezzabile, infine, la restituzione dell’uso del suolo con sfumo di colore e simboli e la indicazione delle proprietà di confine (Caramelli, PP. di San Michelino Visdomini, Gerini, MM. di San Francesco, Giraldi, Ronconi, Becattini, Carducci).

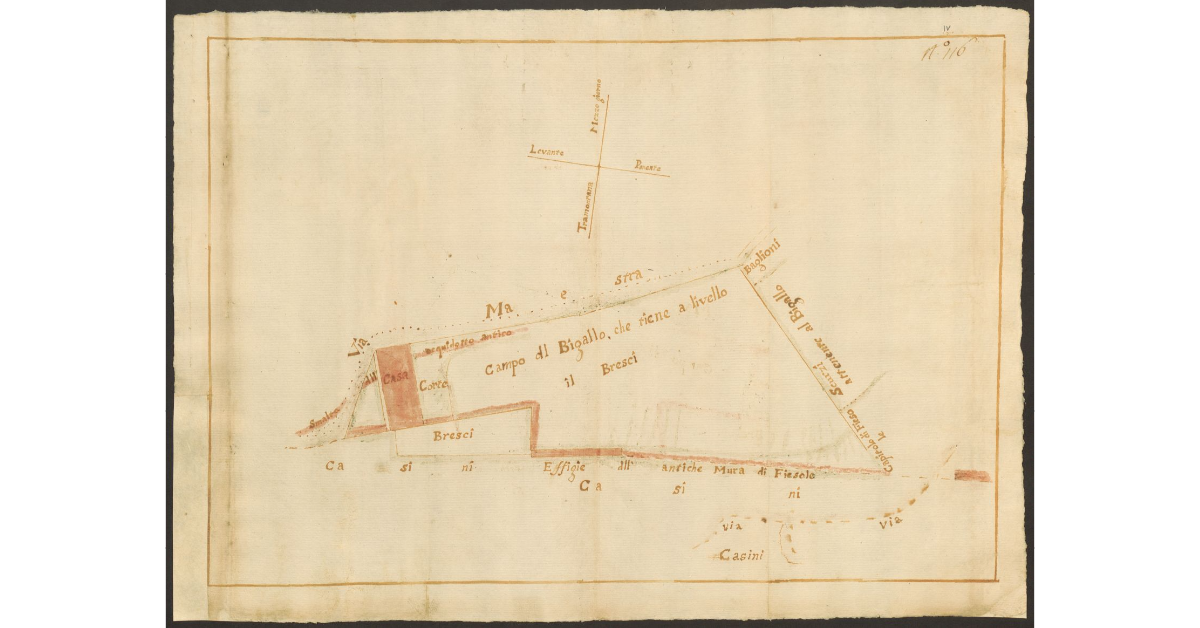

E’ raffigurata la pianta di un appezzamento di terreno con casa che il Bigallo ha concesso a livello a Francesco Bresci a Fiesole. Da notare l’indicazione dei resti dell’antico acquedotto e le “effigie” delle antiche mura di Fiesole. Il terreno è delimitato dalla strada Maestra e dalle proprietà Casini, Baglioni, del Capitolo di Fiesole e infine dal livello Scurzi (Bigallo).

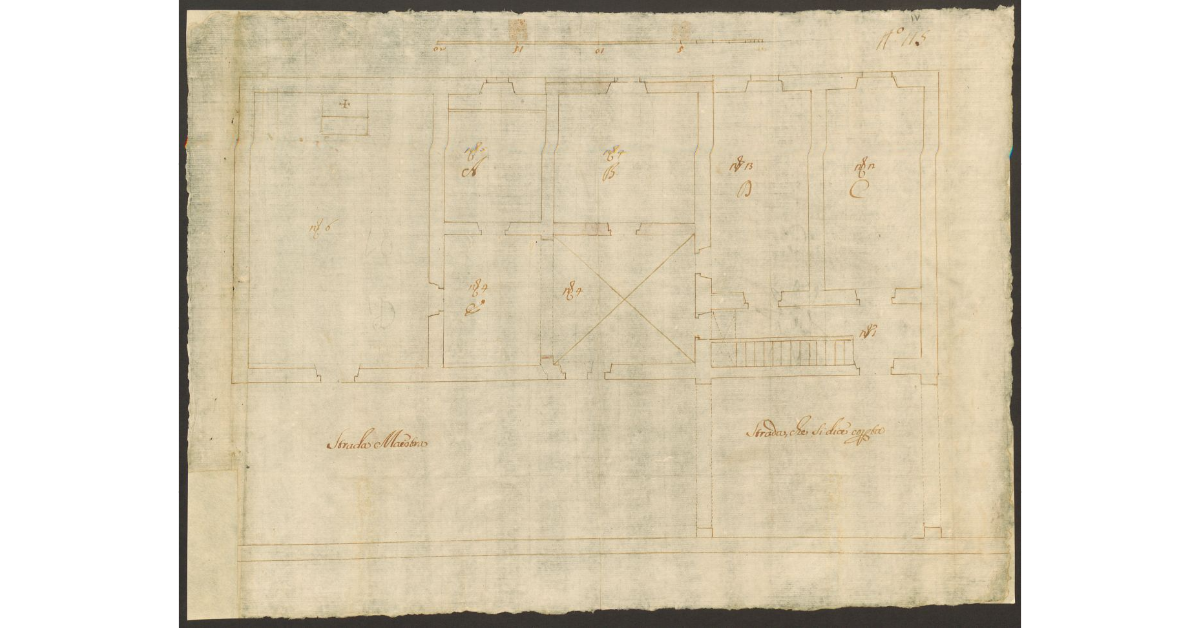

E’ raffigurata schematicamente la pianta dell’ospedale di Santa Maria alla Querciola con chiesa adiacente, posto lungo la strada Maestra a Montereggi. La scala di rappresentazione non è indicata, viene riportato solamente il segmento corrispondente alla scala grafica (= 170 mm).

E’ raffigurata la pianta di una porzione dell’edificio dell’ospedale di Santa Maria delle Grotte a Empoli, posto fra la “Strada Livornese” e la “Strada che va al Nencini”. Con le lettere A, B, C, D, E sono indicate rispettivamente la loggia, le stanze sopra le quali si trova il livello Mori, la stanza sopra la quale si trova il custode e infine la stanza destinata alle donne, sopra la quale si trova il livello Pandolfini.

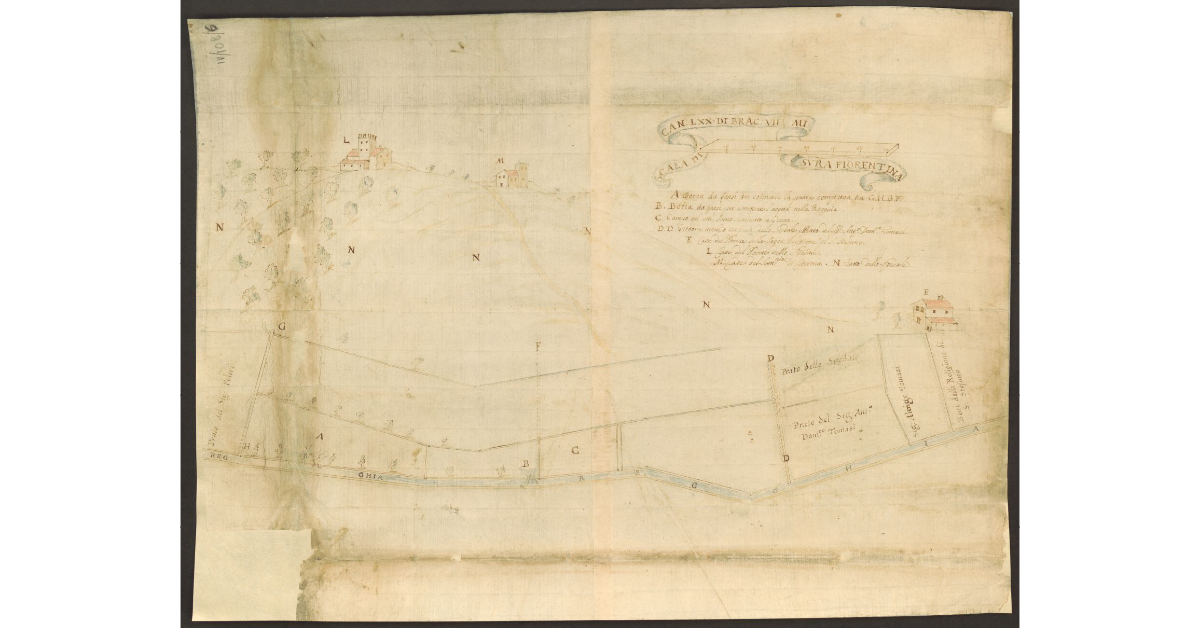

Sono raffigurati i terreni del podere dell’ospedale di Cortona posti lungo la Regghia, con la precisa indicazione dei lavori necessari per colmare l’area delimitata dalle lettere G, H, D, F. Sono riportate anche le proprietà di confine (prato del sig. Poltri; Prato del sig. Antonio Domenico Tomasi; beni della Religione di Santo Stefano). Da notare la restituzione dell’uso del suolo con sfumo di colore e simboli. Gli edifici, quali la casa del Podere dell’ospedale (L), la casa del Seminario di Cortona (M) e la casa del Podere della Religione di Santo Stefano (E), sono resi in prospettiva.

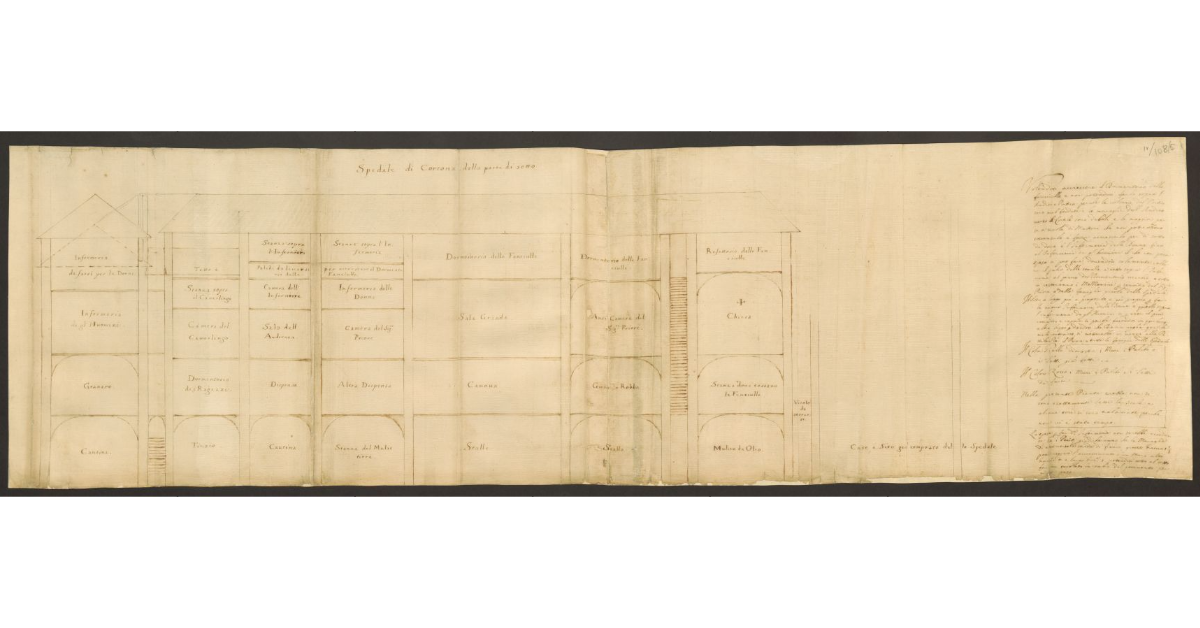

E’ raffigurato il prospetto dell’edificio dove si trova lo Spedale di Cortona, con la precisa indicazione della disposizione delle stanze e, nelle annotazioni riportate a destra, il riferimento all’intervento di natura strutturale necessario per l’ampliamento del dormitorio delle ragazze, che non potendo essere fatto sopra l’andito e il portico, a causa delle colonne “mal fondate” e dei muri “deboli”, è possibile solamente “per di sotto da dove è l’Infermeria delle Donne fino al Infermeria degl’Huomini”. L’infermeria delle donne sarà realizzata sopra a quella degli uomini, con una spesa che potrebbe essere non eccessiva, a patto che “la muraglia verso la strada di fianco, grossa braccia 1⅓ possa reggere l’accrescimento d’un muro alto braccia 4 e largo braccia 1, potendosi sotto al tetto far un tavolato in cambio del pavimento per minor peso”. Nel disegno erano in origine evidenziati, in giallo e in rosso, “i muri, i palchi e i tetti già fatti” e “da farsi”. Cfr. c. 108/3.

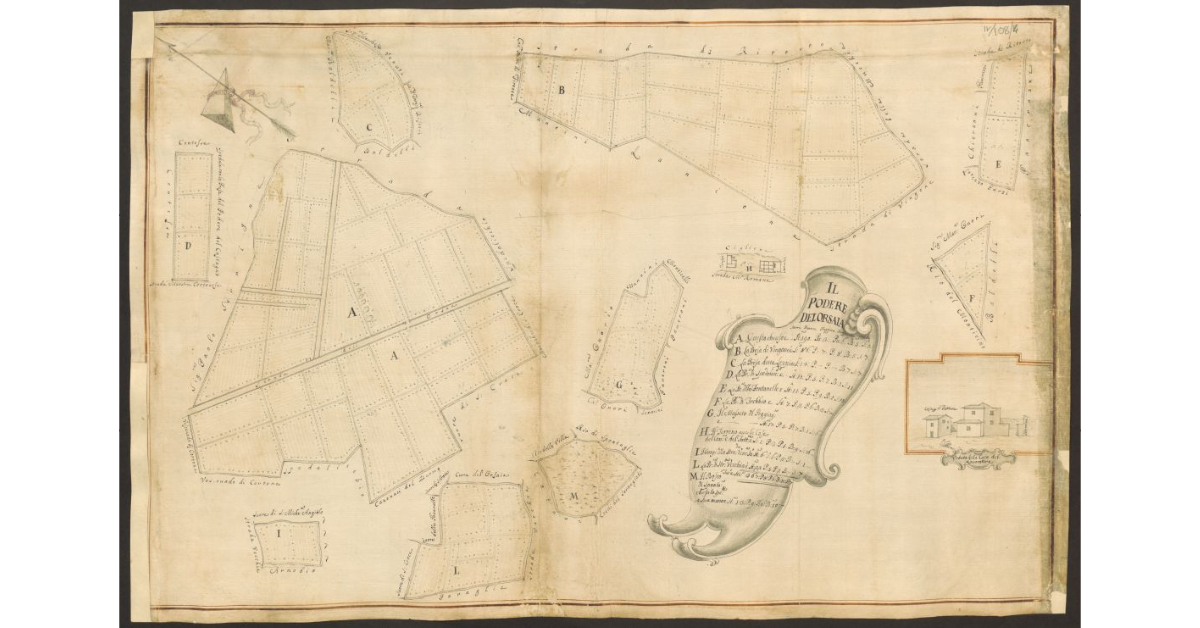

Nella tavola è raffigurato il Podere dell’Orsaia di proprietà dell’ospedale di Cortona. Come possiamo vedere, è costituito da un corpo di terre (A) che si estende lungo la “strada dell’Orsea”, con una superficie di oltre 190 staia, da un secondo corpo di terre (B) denominato “Presa di Vingone”, di oltre 86 staia, e da altre “prese di terra” più piccole, fra loro separate. Ciascuna di esse è indicata con una lettera e descritta nelle annotazioni, riportandone con precisione la superficie. Le case del fattore e del lavoratore, di cui abbiamo la veduta nel riquadro in basso a destra, sono costruite sul terreno indicato con lettera “H” lungo la “strada Maestra Romana”. Apprezzabile risulta la restituzione dell’uso del suolo con sfumo di colore e simboli.

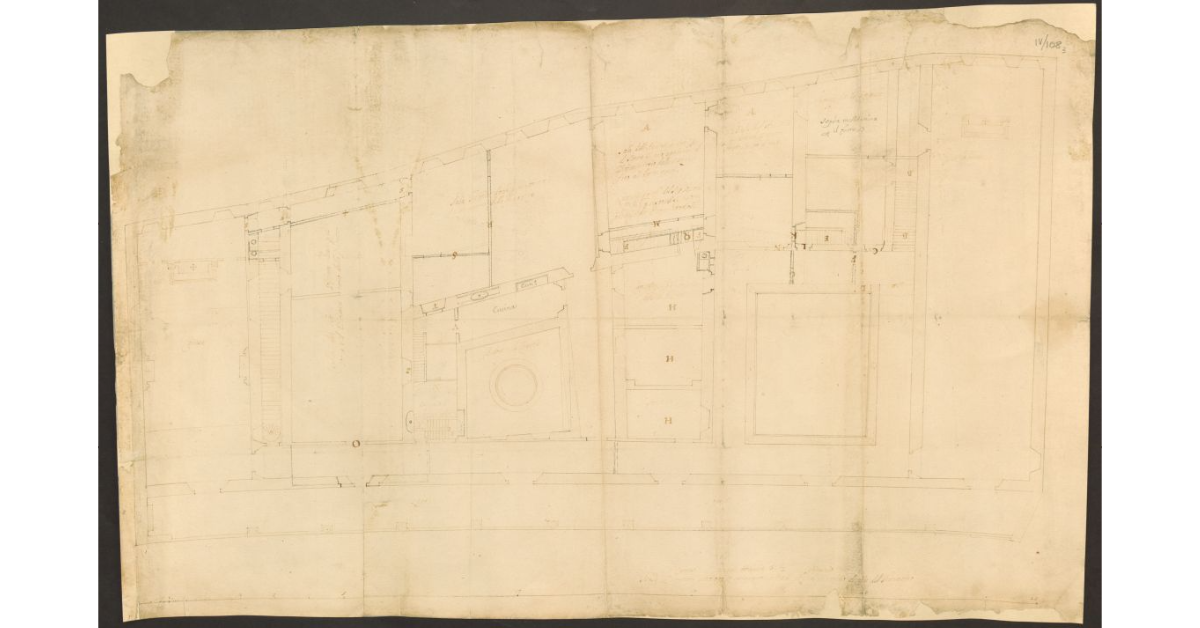

E’ raffigurata la pianta dell’edificio in cui si trova lo Spedale di Cortona, a lato della chiesa di San Francesco. Sono indicati gli interventi di natura strutturale che devono essere eseguiti per l’ampliamento del dormitorio delle ragazze. Cfr. c. 108/5.
