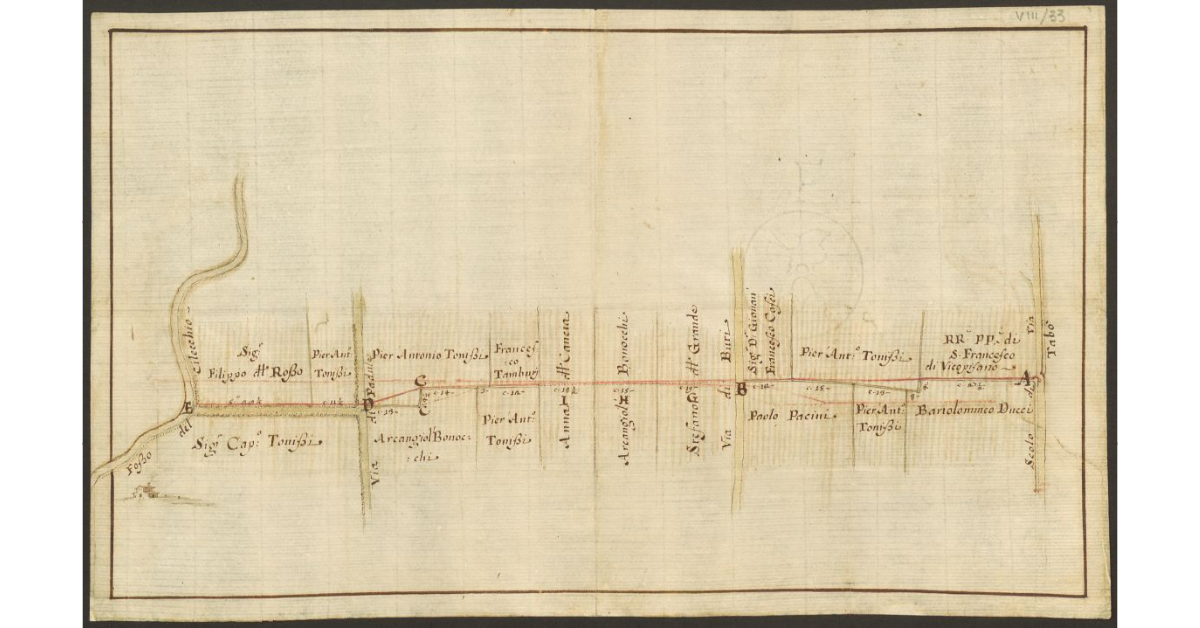

E’ raffigurata l’area compresa fra il fosso del Cilecchio e lo scolo di Tabò, intersecata da varie vie (del Padule e di Buri), con la suddivisione degli appezzamenti di terreno appartenenti a diversi proprietari (Filippo del Rosso, Pier Antonio Tonissi, Arcangiolo Bonocchi, Francesco Tamburi, Anna del Cancia, Stefano del Grande, Giovanni Francesco Cosci, Paolo Pacini, RR. PP. di San Francesco di Vicopisano, Bartolommeo Ducci) e l’indicazione, in rosso, di un fosso di scolo che deve essere in più punti rettificato, per migliorare il deflusso delle acque.

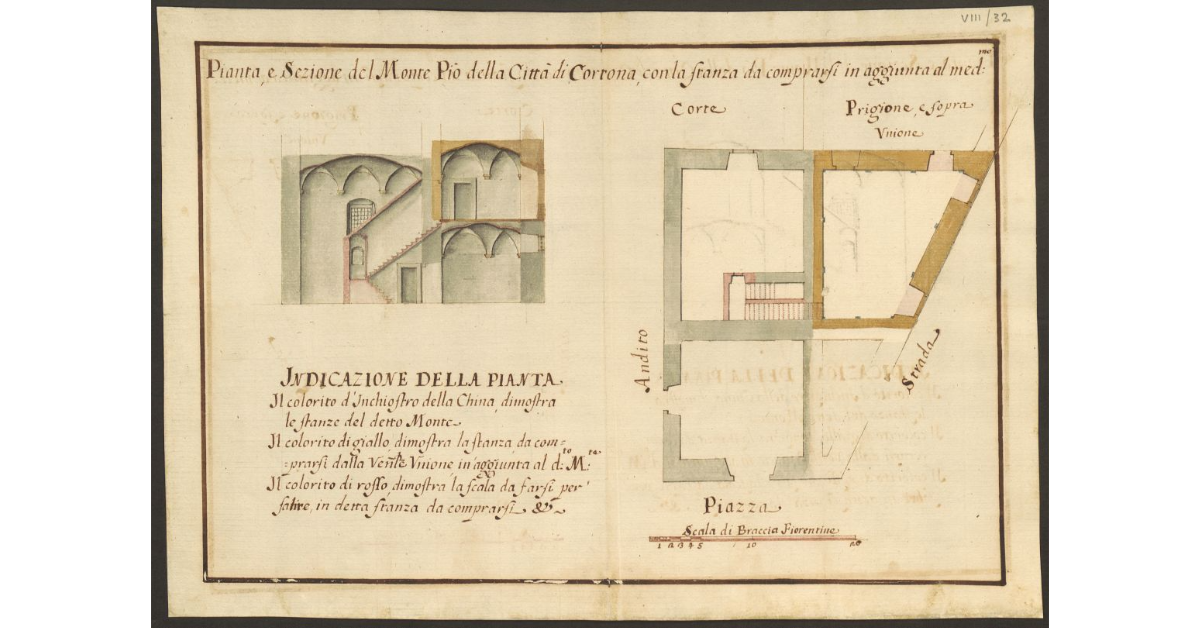

Nella tavola sono raffigurate pianta e sezione verticale dell’edificio a due piani del Monte Pio di Cortona, con l’indicazione, in giallo, della stanza che deve essere acquistata dalla Venerabile Unione e, in rosso, della scalinata che deve essere realizzata per avere accesso alla stanza stessa.

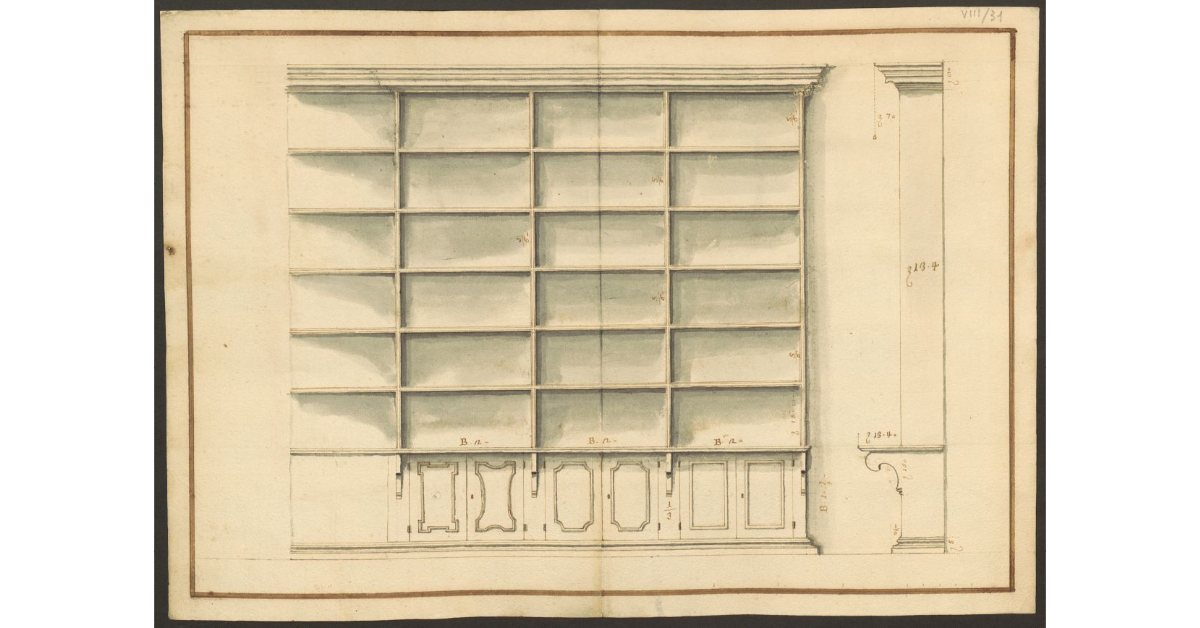

Bozzetto di una scaffalatura, vista di fronte e di prospetto, con le misure in braccia, per l’archivio della Cancelleria di Montevarchi.

La pianta mette in evidenza un fabbricato di forma quadrata, con i lavori che devono essere realizzati per l’ampliamento della Cancelleria di Montevarchi. In giallo sono evidenziati i muri della casa di recente acquisizione, posta accanto alla cancelleria esistente, nella quale sarà spostato l’ufficio della cancelleria e sarà realizzato un archivio, che come si apprende dalla nota “viene proposto farsi, a terreno, e sopra a tetto”.

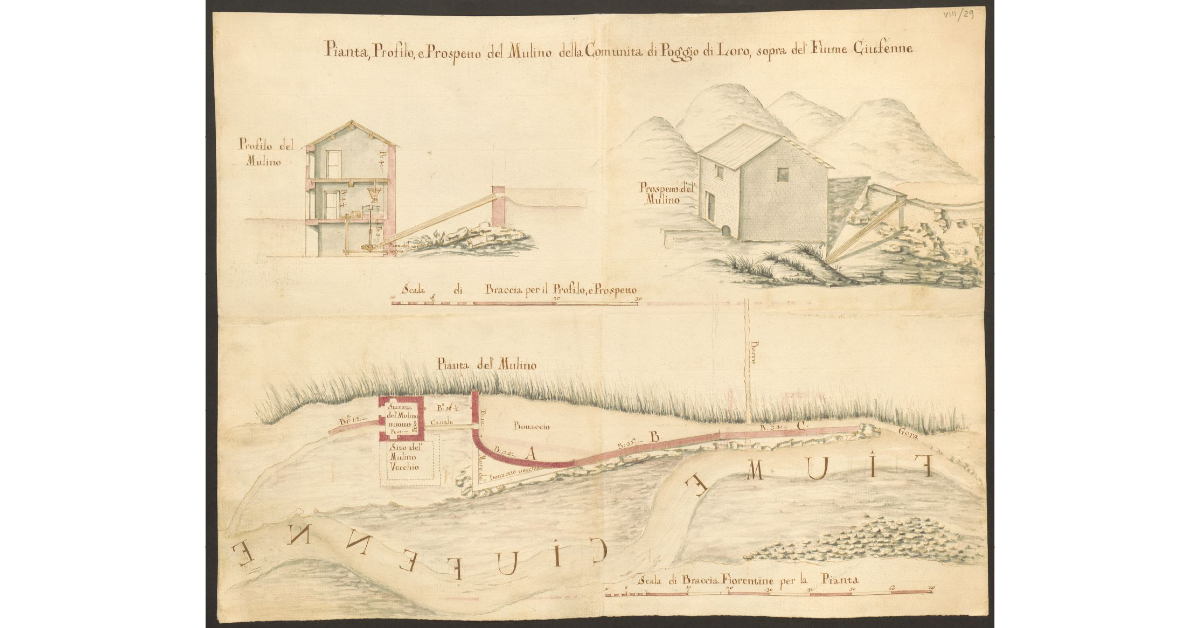

Nella tavola sono accuratamente rappresentati il profilo, il prospetto e la pianta del nuovo mulino della comunità di Poggio di Loro, posto lungo il fiume Ciuffenna. La pianta mostra il nuovo edificio costruito (almeno in parte) sul sito del vecchio mulino e del vecchio bottaccio, mentre il prospetto ne mostra la struttura interna a più piani, con le macchine per la pulitura e la macinazione dei cereali.
La scala è di Braccia 40 per il Profilo, e Prospetto = 155 mm (braccia 30=103 mm).

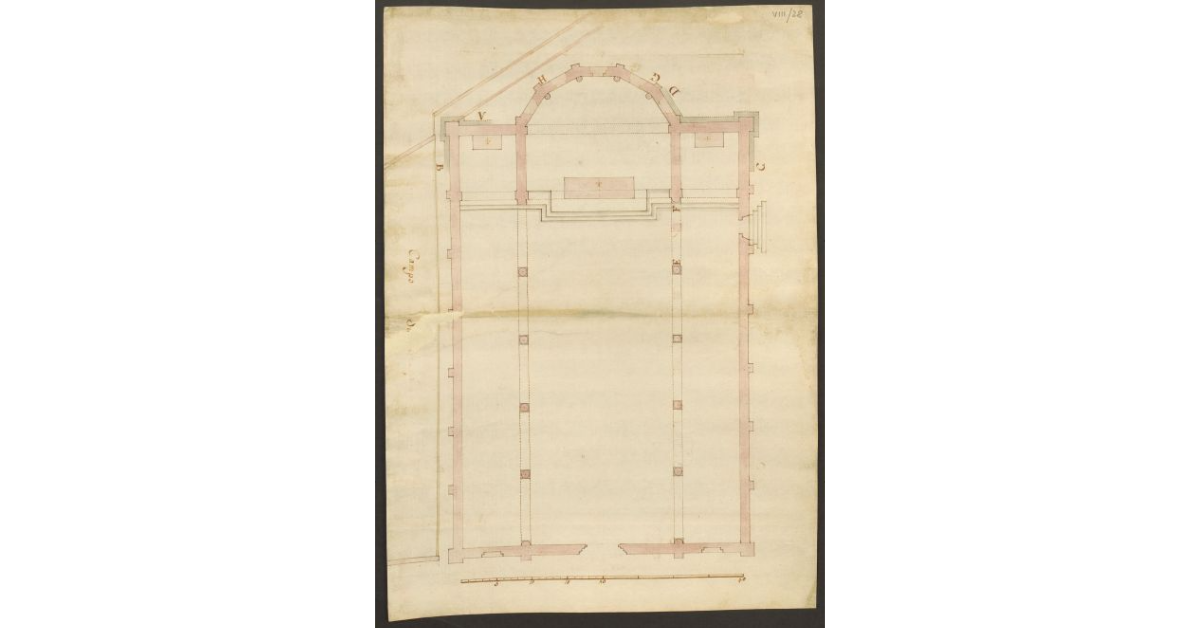

Nella tavola è raffigurata la pianta di una chiesa a tre navate, con abside, non identificabile per assenza di scritture, con l’indicazione di alcuni interventi di natura strutturale che devono essere eseguiti.

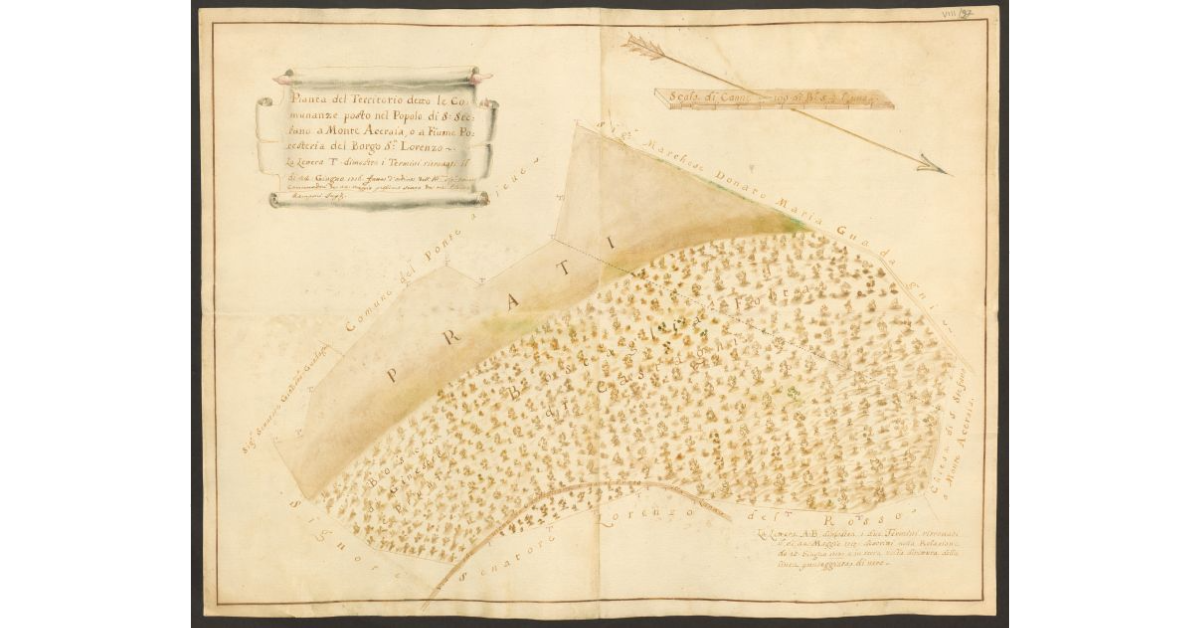

La pianta raffigura il territorio su cui estendono le “Comunanze”, costituite da prati, boscaglia folta di castagni ed un bosco di ginestre e pruni, che si trovano nel popolo di Santo Stefano a Monte Aceraia (Borgo San Lorenzo). L’obiettivo del disegno è quello di delineare, con estrema precisione, i confini con le proprietà limitrofe (del Senatore Giovan Battista Guadagni, del Comune del Ponte a Sieve, del Marchese Donato Maria Guadagni, della Chiesa di Santo Stefano a Monte Aceraia e del Senatore Lorenzo del Rosso), dimostrando “i termini ritrovati il 22 giugno 1716” e il 24 maggio 1717. Apprezzabile risulta la rappresentazione dell’uso del suolo attraverso l’uso di sfumo, di colore e simboli.

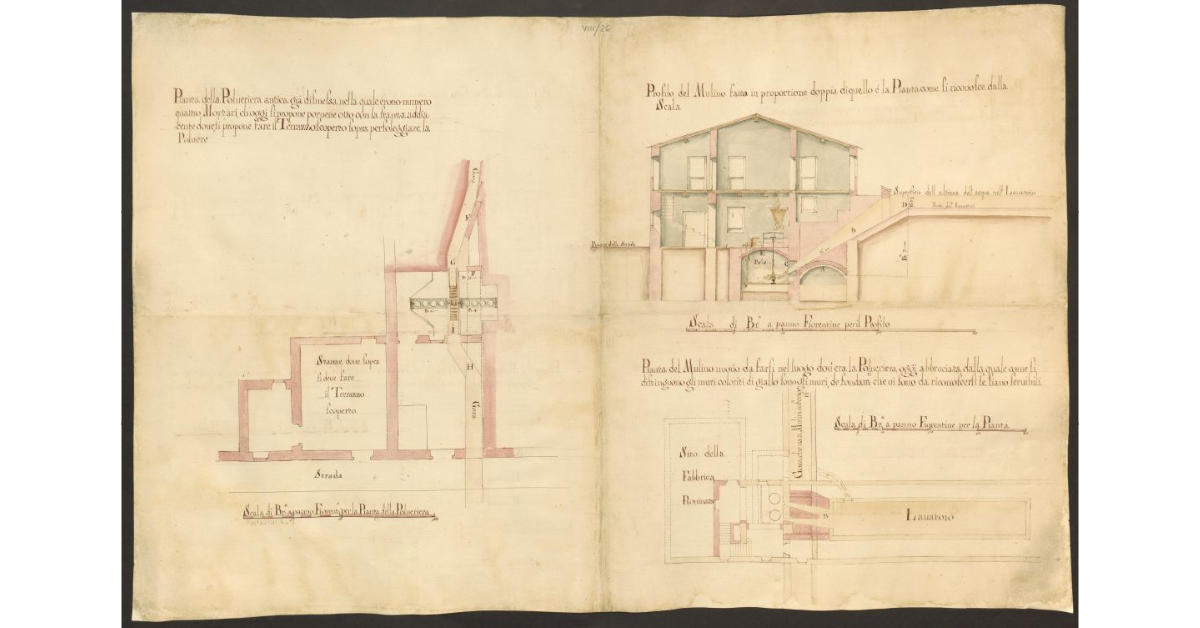

Nella tavola sono raffigurati la pianta della polveriera antica “già dismessa”, ma che si intende rimettere in funzione aumentando il numero dei mortai da quattro a otto e realizzando altresì un terrazzo scoperto, e la pianta e lo spaccato interno del nuovo mulino che sarà realizzato sulla polveriera “abbruciata”, con indicazione di tutti i lavori che dovranno essere eseguiti.
Le scale sono di Braccia a Panno Fiorentine 20 per la Pianta della Polveriera = 155 mm; di Braccia a panno Fiorentine 30 per il Profilo = 235 mm; di Braccia a panno Fiorentine 40 per la Pianta = 155 mm.

Si tratta della pianta del primo piano dell’edificio da acquistare per ospitare il nuovo Monte dei Pegni di Modigliana. Come possiamo vedere, in base al progetto vi saranno tre stanze per i pegni e una stanza per il ministro. Cfr. cc. 22, 23, 24.
